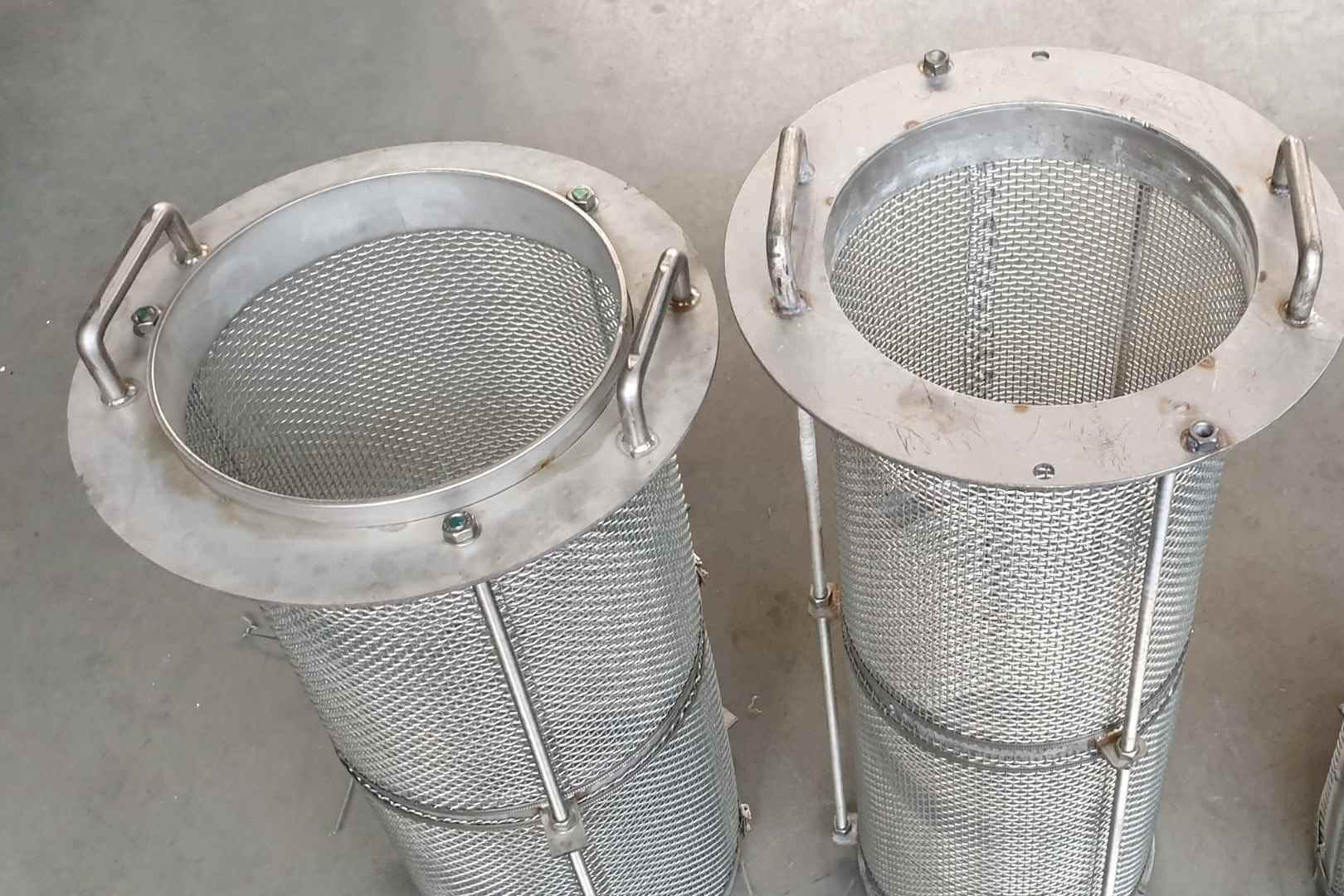

Filtermanden, zeefkorven en zeefmanden

Metalen filtermanden en zeefkorven op maat voor industriële filtratie

geschikt voor vloeistoffen, proceswater, olie, poeders en grove vervuiling
opbouw met RVS filtergaas, geperforeerde plaat of meerlagige filterstructuur
productie, herstel en herbekleding volgens model, tekening of toepassing

Filtermanden, zeefmanden en zeefkorven worden gebruikt om vaste delen uit vloeistoffen of processtromen te halen. Ze worden meestal geplaatst in een filterhuis, leiding, tank, pompaanzuiging of procesinstallatie en zijn ontworpen om vuil op te vangen zonder de installatie onnodig stil te leggen.

In tegenstelling tot veel gesloten filterelementen zijn filtermanden eenvoudig uitneembaar. Het vuil blijft in de mand achter, waarna de mand kan worden verwijderd, gereinigd en opnieuw geplaatst. Dat maakt ze bijzonder geschikt als voorfilter, groffilter, pompbeveiliging of herbruikbare procesfilter.

Omnimesh produceert, herstelt en herbekleedt filtermanden en zeefkorven op maat. We werken op basis van een bestaand model, afmetingen, tekening, schets, foto of filterhuis.

Wat is een filtermand of zeefkorf?

Een filtermand is een uitneembaar metalen filterelement dat vaste deeltjes opvangt uit een vloeistof- of gasstroom. De mand wordt in een filterhuis of installatie geplaatst en houdt vuil, zand, roestdeeltjes, vezels, productresten of andere vaste delen tegen.

De vloeistof of luchtstroom gaat door de openingen van de mand. De ongewenste deeltjes blijven achter in de korf. Nadien kan de filtermand uitgenomen en gereinigd worden.

Filtermanden worden vaak gebruikt voor grove en middelgrove filtratie, maar kunnen met fijn filtergaas ook worden ingezet voor fijnere scheiding.

Hoe werkt een filtermand in een installatie?

Een filtermand wordt in een behuizing of filterhuis geplaatst. De processtroom komt binnen en wordt door de mand geleid. Vaste deeltjes die groter zijn dan de opening van het filtermedium blijven in de mand zitten. Het gefilterde medium stroomt verder door de installatie.

Bij onderhoud wordt het filterhuis geopend en wordt de mand uitgenomen. De opgevangen vervuiling kan dan worden verwijderd, waarna de mand opnieuw wordt geplaatst. Bij veel toepassingen is dit sneller en praktischer dan het vervangen van een volledig filterelement.

Afhankelijk van het type filterhuis kan de stroming van binnen naar buiten of van buiten naar binnen verlopen. Daarom is de afdichting aan de bovenrand, flens of kraag belangrijk: het medium mag niet langs de mand passeren zonder door het filteroppervlak te gaan.

Opbouw van een metalen filtermand

Een filtermand bestaat meestal uit een combinatie van een filteroppervlak, een dragende constructie en een randafwerking. De opbouw wordt afgestemd op de installatie waarin de mand moet passen.

Mogelijke onderdelen zijn:

cilindrische, conische of rechthoekige korf
geperforeerde plaat
RVS filtergaas
fijn gaas als extra filterlaag
steunrooster of dragende binnenkorf
bovenring of kraag
flens of afdichtingsrand
vlakke of verstevigde bodem
handgreep, trekoog of hijsoog
verstevigingsringen
lasnaden of soldeerverbindingen
pakkingzone of sluitvlak

Een eenvoudige filtermand kan bestaan uit geperforeerde plaat met een bovenrand en handgreep. Een fijnere filtermand kan bestaan uit een geperforeerde steunmand met daarover of daarin een fijn filtergaas.

Filtermanden op maat

Niet elke filtermand is standaard verkrijgbaar. Veel filterhuizen, oude installaties en machinegebonden oplossingen vragen een filtermand die exact past.

Omnimesh maakt filtermanden, zeefmanden en zeefkorven volledig op maat volgens bestaand model, tekening, schets, foto of afmetingen.

Maatwerk is mogelijk in:

diameter
hoogte of lengte
conische of cilindrische vorm
rechthoekige of speciale vorm
bovenrand, kraag of flens
bodemuitvoering
handgreep of trekoog
perforatiegrootte
maasopening
filterfijnheid
draaddiameter
aantal filterlagen
materiaalkeuze
verstevigingsringen
afdichtingsvlak of pakkingzone

Zo kan de filtermand perfect worden afgestemd op het bestaande filterhuis en op de belasting in uw proces.

Filtermand namaken op basis van bestaand model

Wanneer een filtermand versleten, beschadigd of niet meer leverbaar is, kunnen wij een nieuw exemplaar maken op basis van het oude model.

We nemen de afmetingen, vorm, rand, bodem, handgreep, afdichting en filterfijnheid op. Daarna produceren we een nieuwe filtermand die in dezelfde behuizing past. Indien gewenst kunnen we het ontwerp verbeteren, bijvoorbeeld met een sterker materiaal, een andere perforatie, een extra steunlaag of een fijner filtergaas.

Dit is interessant wanneer:

de originele filtermand niet meer verkrijgbaar is
de bestaande mand vervormd of uitgesleten is
de mand niet meer goed afdicht in het filterhuis
de filterfijnheid moet worden aangepast
de installatie behouden blijft
een duurzamer alternatief gewenst is

Herstel en herbekleding van filtermanden

Een beschadigde filtermand hoeft niet altijd volledig vervangen te worden. Als de bovenring, flens, handgreep of basisconstructie nog bruikbaar is, kunnen wij het beschadigde filteroppervlak vervangen.

Bij herstel verwijderen we het versleten filtergaas, de beschadigde perforatie of de oude bekleding. Daarna wordt nieuw filtergaas of een nieuwe bekleding aangebracht. Indien nodig herstellen we ook lassen, randen, verstevigingen, bodems of handgrepen.

Herstel of herbekleding is interessant wanneer:

het filtergaas gescheurd is
de mand gedeeltelijk verstopt of versleten is
de bovenrand of flens nog goed past
alleen het filteroppervlak vervangen moet worden
een snelle herstelling nodig is
volledige vervanging duurder is
de filtermand opnieuw in dezelfde installatie moet passen
